1.1 自然通风系统

温室顶部配备有齿轮齿条电动开窗通风机构,实现顶部开窗，使温室内外空气形成对流，达到除湿降温的效果。本系统采用单开一路开窗模式，温室分1个区控制，开窗数7樘，规格2米x1米，系统维护方便，经济实用。

1）工作原理

传动机械：齿轮齿条传动

按下控制箱启动开关按钮,电机启动。电机通过传动机构驱动传动轴运转, 传动轴通过连接组件带动齿条运动,顶窗打开后触动行程限位器开关,电机停止,该行程运行结束。

该控制箱备有手动控制,如需要中途停止,可以按下停止按钮,即可停止运行。

2）系统基本组成

本系统包括控制箱及电机、传动部分、行程限位开关等组件。

● 驱动电机：采用温室专用减速电机。电机配备行程限位装置，自动停止，限位准确，运行平稳可靠。技术参数如下：

● 传动机构：减速电机与传动轴连接为专用联轴器，方便安装与维护，提高了系统的负荷能力和抗恶劣环境的能力。

2.2 外遮阳系统

1）工作原理

传动机械：齿轮齿条传动

按下控制箱启动开关按钮，电机启动。电机通过传动机构驱动传动轴运转，传动轴通过连接件带动驱动杆在幕丝上平行移动，驱动杆拉动幕布一端缓慢展开，全部展开后触动行程限位器开关，电机停止，该行程运行结束。

该控制箱备有手动控制,如需要中途停止,可以按下停止按钮,即可停止运行。

2）系统组成

系统包括外遮阳骨架、两套驱动电机、两套传动机构、两层幕布及幕线等。

● 外遮阳骨架：温室顶部安装一组外遮阳骨架。支架部分强度可靠、外形美观，载荷承受能力强，使用寿命长。（此项甲方自行完成）

● 驱动电机：采用温室专用减速电机。电机配备行程限位装置，自动停止，限位准确，运行平稳可靠。

减速电机技术参数如下表：

● 控制箱：箱内装配有遮荫幕展开与合拢两套接触器件，既可手动开停，又可通过行程开关实现电动控制。

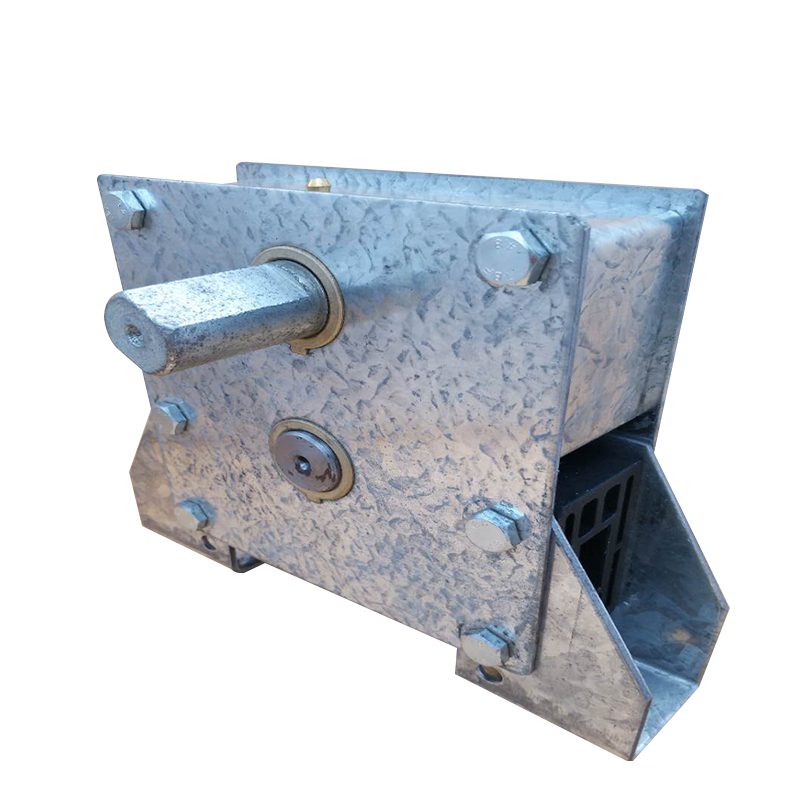

● 传动机构：传动机构主要由齿轮齿条副以及与幕布驱动杆相连接的推拉杆和镀锌钢质传动轴组成，通过齿条将传动轴的圆周运动转换为均匀的直线运动。传动轴采用1 1/4″钢管，推杆为Φ32×1.8镀锌钢管，每条齿条副连接一根；驱动杆为特制铝合金型材，横向布置，拉动幕布。传动机构采用齿轮座，使系统运行更趋平稳，安装与维护也更加方便，提高了系统的负荷能力和抗恶劣环境的能力。

● 幕布及幕线：选用斯文森LG70外遮阳幕布，遮阳率70%，正常使用寿命8年以上。托、压幕线采用斯文森黑色外用托幕线，材质为聚酯PET，厂家质保期3年。托幕线每0.4m布置一根，压幕线每0.8m布置一根。

3）技术参数

1.3内遮荫系统

   传动机械：齿轮齿条传动

1）系统原理

系统利用温室复合横梁设置内遮荫系统。横梁上弦设置内遮荫幕。内遮荫采用齿轮齿条传动机构驱动。分1个区控制。

夏季，利用保温遮荫幕遮挡阳光，阻止多余的太阳辐射能进入温室，既保证作物能够正常生长，又降低室内能量聚集，从而降低温室内温度（3~5℃），保护作物免受强光灼伤；冬季，保温遮荫幕具有反射室内红外线、防止其外逸的作用，减少热量散失，从而提高室内温度，有效降低能耗，节约温室冬季采暖运行成本。

2）技术参数

3）系统组成

本系统包括控制箱及电机、传动部分、行程限位开关、遮荫幕布及幕线等。

● 驱动电机：采用温室专用减速电机，电机配备行程限位装置，自动停止，限位准确，运行平稳可靠。

减速电机技术参数如下表：

● 控制箱：箱内装配有遮荫幕展开与合拢两套接触器件，既可手动开停，又可通过行程开关实现电动控制。

● 传动机构：传动机构主要由齿轮齿条副以及与幕布驱动杆相连接的推拉杆和镀锌钢质传动轴组成，通过齿条将传动轴的圆周运动转换为均匀的直线运动。传动轴采用1″钢管，推杆为Φ32×1.8镀锌钢管，每条齿条副连接一根；驱动杆为特制铝合金型材，横向布置，拉动幕布。传动机构采用A型齿轮座，使系统运行更趋平稳，安装与维护也更加方便，提高了系统的负荷能力和抗恶劣环境的能力。

● 幕布及幕线：选用斯文森XLS16遮阳保温幕。内遮荫幕布采用内用铝箔保温遮阳幕，遮阳率65%。幕布厂家质保期5年，正常使用寿命8年以上。托、压幕线采用斯文森透明内用托幕线，材质为聚酯PET，厂家质保期5年。托幕线每0.4m布置一根，压幕线每0.8m布置一根。

1.4湿帘风机开窗系统

1）工作原理

湿帘——风扇强制降温系统是利用水的蒸发降温原理实现降温目的，降温系统的核心是能让水蒸发的湿帘。湿帘由波纹状的纤维纸粘结而成，由于在原料中添加了特殊化学成分，耐腐蚀，使用寿命长。特制的输水湿帘能确保水均匀地淋湿整个降温湿帘墙，保证有大的湿表面与流过的空气接触，以便空气和水有充分的时间接触，使空气达到近似饱和。当空气穿透湿帘介质时，与湿润介质表面进行的水气交换将空气的显热转化为汽化潜热，从而实现对空气的加湿与降温。与湿帘相配合的风机实现温室内外空气的流动，将室内高温高湿气体排出，并补充足够的新鲜空气。

当需要降温时，启动风扇，将温室内的空气强制抽出，造成负压；同时，水泵将水打在对面的湿帘墙上。室外空气被负压吸入室内时，以一定的速度从湿帘的缝隙穿过，导致水分蒸发、降温，冷空气流经温室，吸收室内热量后，经风扇排出，从而达到降温目的。

1）工作原理

传动机械：齿轮齿条传动

按下控制箱启动开关按钮,电机启动。电机通过传动机构驱动传动轴运转, 传动轴通过连接组件带动齿条运动,顶窗打开后触动行程限位器开关,电机停止,该行程运行结束。

该控制箱备有手动控制,如需要中途停止,可以按下停止按钮,即可停止运行。

2）系统基本组成

本系统包括控制箱及电机、传动部分、行程限位开关等组件。

● 驱动电机：采用温室专用减速电机。电机配备行程限位装置，自动停止，限位准确，运行平稳可靠。技术参数如下：

● 传动机构：减速电机与传动轴连接为专用联轴器，方便安装与维护，提高了系统的负荷能力和抗恶劣环境的能力。
